FLEX
ABAFADORES DE CHAMAS
O dispositivo de alívio de explosão sem chama FLEX é a solução ideal para instalação em equipamentos industriais localizados dentro de edifícios ou galpões de produção. Ao contrário dos sistemas convencionais de alívio de explosão — que podem atingir temperaturas de até 1.500 °C — o FLEX é capaz de resfriar as chamas e os gases quentes, reduzindo-os a níveis seguros tanto para os equipamentos quanto para as pessoas ao redor.
Essa tecnologia oferece proteção eficiente contra explosões em ambientes fechados, onde liberar chamas diretamente para o espaço não é viável ou seguro. O FLEX atende aos mais rigorosos requisitos legais para sistemas de alívio de explosão sem chama e possui certificação conforme a norma europeia EN 16009.
Ideal para processos que envolvem pós combustíveis e misturas inflamáveis, o FLEX combina segurança industrial avançada com praticidade de instalação e operação.
Onde Está o Risco?
O risco de explosão causado por poeira combustível, incluindo poeira metálica ou em fusão, está presente em qualquer ambiente onde esse tipo de material seja manipulado — seja no transporte, armazenamento ou processamento.
O uso de sistemas convencionais de alívio de explosão em ambientes internos, ou mesmo ao ar livre quando os equipamentos protegidos estão muito próximos entre si, pode ser inadequado ou perigoso. Isso porque a liberação de chamas e pressão nesses cenários representa uma ameaça real à segurança dos trabalhadores, à sua saúde e integridade física, além de colocar em risco outros equipamentos industriais próximos.
Para esses casos, soluções como o alívio de explosão sem chama, que minimizam os impactos térmicos e mecânicos da detonação, são altamente recomendadas para garantir a proteção do ambiente de produção e das pessoas envolvidas.
Vantagens
- Interceptação eficiente de chama e temperatura
- Proporcionando uma zona segura para tecnologia, construção e pessoas
- Adequado para as indústrias alimentícia e farmacêutica
- Alta eficiência e confiabilidade do sistema
- Fácil instalação e operação sem manutenção
- Eliminação de altos custos para modificações de construção
- Solução economicamente conveniente
- 100% de eficiência com ventilação de explosão sem chama
- Possibilidade de aplicação em tecnologias de processamento de poeiras com altos valores de parâmetros de explosão, incluindo poeiras metálicas leves (Al, Mg, etc.)
- Certificado para poeira explosiva com valores extremamente baixos de energia mínima de iniciação e temperatura mínima de iniciação (MIE, MIT)
Adequado Para
- Unidades de filtração
- Silos
- Moinhos
- Trituradores
- Separadores de Poeira
- Ciclones
- E outros equipamentos industriais
O FLEX MANTÉM DUAS FUNÇÕES
O sistema FLEX desempenha duas funções essenciais para a segurança industrial: o alívio de explosão e a prevenção da propagação de fogo para o ambiente externo.
O dispositivo de alívio de explosão é acionado automaticamente quando há um aumento repentino de pressão interna. Nesse momento, o FLEX entra em ação, absorvendo chamas, poeira em combustão e gases quentes, impedindo que esses efeitos se propaguem para fora do equipamento. Diferente dos sistemas convencionais de alívio de explosão, o FLEX é capaz de conter e neutralizar esses efeitos perigosos graças ao seu design especializado.
Nos sistemas convencionais, o alívio de explosão pode atingir temperaturas de até 1.500 °C — e, no caso de explosões envolvendo metais leves como alumínio ou magnésio, as temperaturas podem ultrapassar os 3.000 °C. Já o sistema FLEX com tecnologia sem chama reduz essas temperaturas para um nível seguro, não oferecendo risco ao maquinário nem às pessoas que trabalham próximas ao equipamento.
O FLEX é uma solução ideal para ambientes industriais que exigem alto nível de proteção contra explosões, especialmente em espaços internos onde a liberação de chamas não é aceitável.
FLEX F PRO
FLEX R PRO
FLEX C PRO
DIMENSIONAMENTO

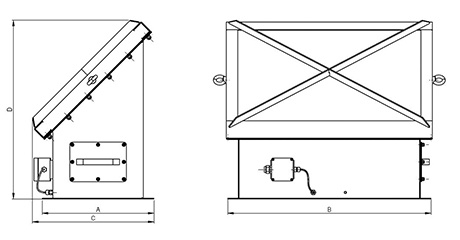

Flex f pro
| TIPO | A (mm) | B (mm) | C (mm) | D (mm) | d – diâmetro dos furos dos parafusos (mm) | n – número de furos para parafusos (pcs) | PESO (kg) | TIPO DE PAINEL DE ALÍVIO |
| FLEX F1 PRO | 225 | 675 | 265 | 465 | 14 | 20 | 24 | 150 x 600 |
| FLEX F2 PRO | 305 | 625 | 335 | 530 | 14 | 18 | 28 | 220 x 540 |
| FLEX F3 PRO | 390 | 710 | 420 | 620 | 14 | 18 | 35 | 630 x 310 |

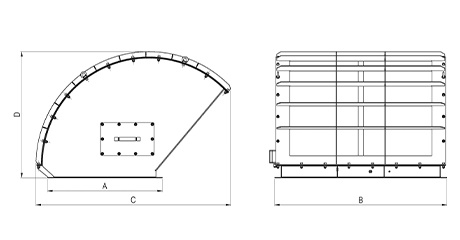

Flex r PRO
| TIPO | A (mm) | B (mm) | C (mm) | D (mm) | d – diâmetro dos furos dos parafusos (mm) | n – número de furos para parafusos (pcs) | PESO (kg) | TIPO DE PAINEL DE ALÍVIO |
| FLEX R1 PRO | 390 | 710 | 635 | 410 | 14 | 18 | 40 | 630 x 310 |
| FLEX R2 PRO | 540 | 890 | 900 | 580 | 14 | 22 | 74 | 450 x 800 |
| FLEX R3 PRO | 666 | 1000 | 1130 | 735 | 14 | 34 | 109 | 586 x 920 |
| FLEX R4 PRO | 996 | 1198 | 1660 | 1070 | 14 | 42 | 215 | 915 x 1118 |

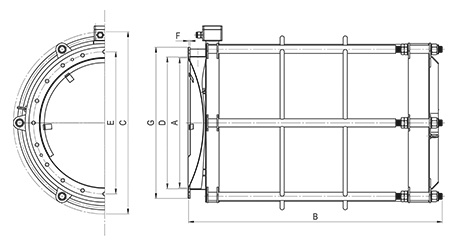

Flex c pro
| TIPO | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | d – diâmetro dos furos dos parafusos (mm) | n – número de furos para parafusos (pcs) | PESO (kg) | TIPO DE PAINEL DE ALÍVIO |
| FLEX C1 PRO | 315 | 580 | 485 | 320 | 350 | 5 | 375 | 11 | 12 | 30 | DN 300 |
| FLEX C1 PRO S | 315 | 879 | 633 | 320 | 350 | 5 | 375 | 11 | 12 | 80 | DN 300 |
| FLEX C2 PRO S | 445 | 1075 | 633 | 450 | 486 | 5 | 525 | 13 | 12 | 87 | DN 450 |
| FLEX C3 PRO S | 505 | 1286 | 705 | 510 | 550 | 6 | 585 | 13 | 20 | 126 | DN 510 |
| FLEX C4 PRO S | 625 | 1385 | 1020 | 630 | 680 | 6 | 705 | 13 | 20 | 243 | DN 630 |
| FLEX C5 PRO | 815 | 2215 | 1020 | 820 | 860 | 6 | 895 | 13 | 24 | 291 | DN 800 |
