PAINEL DE ALÍVIO DE EXPLOSÃO
O painel de alívio de explosão RSBP é a solução econômica ideal para evitar danos estruturais e perdas na produção causadas por explosões industriais. Em condições normais de operação, a abertura de alívio no equipamento tecnológico permanece vedada pelo painel de alívio de explosão.
Quando há um aumento de pressão dentro do sistema — como em casos de explosão por poeira, gás ou misturas híbridas — o painel se rompe de forma controlada, liberando a pressão e as chamas para fora da área protegida. Isso evita que o equipamento seja submetido a pressões superiores à sua resistência, preservando sua integridade e funcionamento.
O sistema VENT PRO proporciona um alívio de explosão eficaz mesmo em aplicações com poeiras metálicas leves, garantindo alta performance na proteção contra explosão. Além disso, o dispositivo de alívio de explosão é certificado conforme a norma europeia EN 14797, assegurando qualidade e conformidade com os mais altos padrões de segurança industrial.
Onde Está o Risco?
O armazenamento e manuseio de poeira em ambientes industriais estão frequentemente associados a um risco real de explosão. Basta uma faísca causada por curto-circuito na instalação elétrica, um objeto superaquecido que entra na unidade de processo junto com o material, ou até mesmo uma simples falha no cumprimento das normas de segurança do trabalho — as consequências podem ser devastadoras.
O risco de explosão industrial não está limitado apenas à manipulação de poeiras combustíveis. Ele também pode ocorrer na presença de gases inflamáveis, vapores e misturas híbridas (combinação de poeira e gás), exigindo atenção redobrada na prevenção.
A implementação de sistemas de proteção contra explosão, aliada a boas práticas operacionais e manutenção adequada, é fundamental para preservar a integridade das instalações e garantir a segurança dos colaboradores.
Vantagens
- Alta eficiência e confiabilidade
- Longa vida útil
- Solução economicamente conveniente
- Fácil instalação, substituição e fixação de peças de reposição
- Variabilidade da pressão de ativação estática, incluindo baixa tolerância (+/- 15%)
- Dimensionamento variável e acessórios
- Resistência à abrasão, ao impacto de partículas mecânicas e às condições climáticas
- 100% de eficiência mesmo para alto KSt
Adequado Para
- Unidades de filtração
- Silos
- Moinhos
- Trituradores
- Separadores de Poeira
- Ciclones
- E outros equipamentos industriais
Tipos de Painéis de Alívio de Explosão
Vent PRO F
- Nova Geração do VMP F
- Adequado para aplicações com baixa pressão operacional
- Para equipamentos com temperatura de operação de até 100 °C
- Instalação sem flange superior
- Aço inoxidável
- Curvo: raio sob consulta
- Certificação conforme EN 14797, 2014/34/UE
Vent PRO D
- Nova geração do VMP D
- Construção de camada única para dispositivos com temperatura operacional de até 100 °C
- Aço inoxidável
- Certificação de acordo com EN 14797, 2014/34/UE
Vent PRO T
- Nova Geração do VMP SU
- Em uma variante retangular e redonda
- Aço inoxidável com isolamento de PTFE
- Para uso com dispositivos com temperatura operacional de até 240 °C
- Alta resistência ao vácuo
- Também adequado para equipamentos com choques de pressão
- Certificação de acordo com EN 14797, 2014/34/UE
Vent PRO S
- Construção de camada única abobadada
- Para dispositivos com temperaturas de operação de até 230 °C
- Quadro de instalação integrado
- Adequado para dispositivos com choques de pressão
- Adequado para indústria alimentícia, farmacêutica e química
- Aço inoxidável
- Certificação de acordo com EN 14797, 2014/34/UE
Acessórios Opcionais
- Desviador de chama DivEx
- Indicador de abertura (cabo G1, magnético G2, adicional G3)
- Isolamento térmico
- Quadros ou flanges
- Relé intrinsecamente seguro
Portas de Explosão
- Adequado para aplicações com baixa pressão operacional e sem pulsos de pressão
- Aço carbono com revestimento anticorrosivo
- Possibilidade de uso repetido
- Adequado para tecnologias com resistência à pressão muito baixa

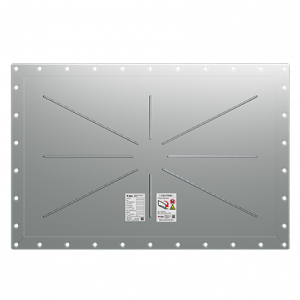

VENT PRO F

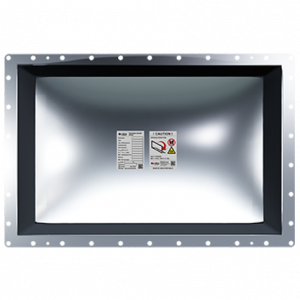

VENT PRO D

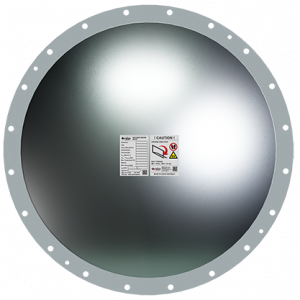

VENT PRO D

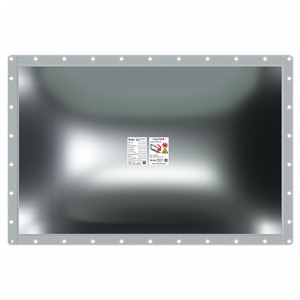

VENT PRO S

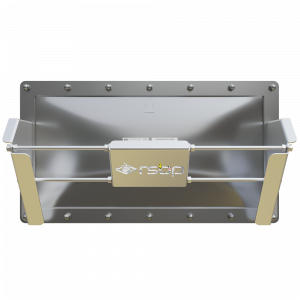

VENT PRO S com defletor DivEx
DIMENSIONAMENTO
VENT PRO F
| TIPO | Área de Alívio (m2) | A – Dimensão externa (mm) | B – Dimensão externa (mm) |
| 229 x 229 F | 0,05 | 309 | 309 |
| 229 x 305 F | 0,06 | 309 | 385 |
| 260 x 260 F | 0,07 | 337 | 337 |
| 170 x 470 F | 0,08 | 250 | 550 |
| 220 x 540 F | 0,12 | 308 | 628 |
| 270 x 458 F | 0,12 | 350 | 538 |
| 305 x 457 F | 0,14 | 390 | 542 |
| 300 x 500 F | 0,15 | 382 | 589 |
| 410 x 410 F | 0,17 | 490 | 490 |
| 241 x 762 F | 0,18 | 331 | 852 |
| 630 x 310 F | 0,19 | 385 | 705 |
| 580 x 410 F | 0,24 | 500 | 670 |
| 490 x 590 F | 0,28 | 573 | 673 |
| 610 x 470 F | 0,29 | 550 | 690 |
| 600 x 600 F | 0,35 | 656 | 656 |
| 450 x 800 F | 0,36 | 550 | 900 |
| 610 x 610 F | 0,37 | 690 | 690 |
| 500 x 750 F | 0,38 | 580 | 830 |
| 457 x 890 F | 0,39 | 537 | 970 |
| 586 x 920 F | 0,53 | 671 | 1005 |
| 588 x 908 F | 0,53 | 680 | 1000 |
| 800 x 800 F | 0,62 | 850 | 850 |
| 685 x 1100 F | 0,75 | 765 | 1178 |
| 870 x 910 F | 0,79 | 960 | 1000 |
| 920 x 920 F | 0,83 | 1005 | 1005 |
| 915 x 1118 F | 1,02 | 1000 | 1203 |
| 1020 x 1020 F | 1,03 | 1106 | 1106 |
| 1118 x 1118 F | 1,25 | 1202 | 1202 |
| 1130 x 1130 F | 1,28 | 1220 | 1220 |
| 1000 x 2000 F | 2,00 | 1090 | 2090 |
VENT PRO D
| TIPO | Área de Alívio (m2) | A – Dimensão Externa (mm) | B – Dimensão Externa (mm) |
| 229 x 229 D | 0,05 | 309 | 309 |
| 260 x 260 D | 0,06 | 340 | 340 |
| 150 x 600 D | 0,08 | 220 | 670 |
| 220 x 540 D | 0,11 | 300 | 620 |
| 305 x 457 D | 0,12 | 375 | 527 |
| 610 x 290 D | 0,16 | 365 | 685 |
| 630 x 310 D | 0,18 | 385 | 705 |
| 490 x 590 D | 0,27 | 565 | 665 |
| 450 x 800 D | 0,34 | 530 | 880 |
| 586 x 920 D | 0,51 | 661 | 995 |
| 2 x 610 x 290 D | 0,32 | 385 | 1385 |
| 2 x 630 x 310 D | 0,35 | 385 | 1385 |
| 920 x 920 D | 0,81 | 995 | 995 |
| 915 x 1118 D | 0,98 | 990 | 1193 |
| 1020 x 1020 D | 1,00 | 1095 | 1095 |
VENT PRO S
| TIPO | Área de Alívio (m2) | A – Dimensão Externa (mm) | B – Dimensão Externa (mm) |
| 229 x 229 S | 0,05 | 309 | 309 |
| 260 x 260 S | 0,07 | 340 | 340 |
| 220 x 540 S | 0,12 | 300 | 620 |
| 305 x 457 S | 0,14 | 390 | 542 |
| 340 x 440 S | 0,15 | 400 | 500 |
| 610 x 290 S | 0,17 | 365 | 685 |
| 630 x 310 S | 0,19 | 385 | 705 |
| 490 x 590 S | 0,28 | 565 | 665 |
| 450 x 800 S | 0,36 | 530 | 880 |
| 578 x 851 S | 0,47 | 658 | 931 |
| 586 x 920 S | 0,53 | 661 | 995 |
| 920 x 920 S | 0,84 | 995 | 995 |
| 851 x 1162 S | 0,98 | 931 | 1242 |
| 915 x 1118 S | 1,01 | 990 | 1193 |
| 1020 x 1020 S | 1,01 | 1095 | 1095 |
| 1130 x 1130 S | 1,28 | 1220 | 1220 |
VENT PRO T – retangular
| TIPO | Área de Alívio (m2) | A – Dimensão Externa (mm) | B – Dimensão Externa (mm) |
| 229 x 229 T | 0,04 | 309 | 309 |
| 260 x 260 T | 0,05 | 340 | 340 |
| 220 x 540 T | 0,10 | 300 | 620 |
| 305 x 457 T | 0,11 | 375 | 527 |
| 610 x 290 T | 0,14 | 365 | 685 |
| 630 x 310 T | 0,16 | 385 | 705 |
| 490 x 590 T | 0,24 | 565 | 665 |
| 2 x 610 x 290 T | 0,28 | 385 | 1385 |
| 450 x 800 T | 0,32 | 530 | 880 |
| 2 x 630 x 310 T | 0,35 | 385 | 1405 |
| 586 x 920 T | 0,48 | 661 | 995 |
| 920 x 920 T | 0,78 | 995 | 995 |
| 915 x 1118 T | 0,95 | 990 | 1193 |
| 1020 x 1020 T | 0,96 | 1092 | 1095 |
VENT PRO T – Arredondado
| TIPO | Área de Alívio (m2) | D1 – Dimensão de um buraco na tecnologia (mm) | D2 – Círculo parcial (mm) | D3 – Dimensão Externa (mm) |
| DN 250 T | 0,05 | 265 | 320 | 345 |
| DN 300 T | 0,06 | 315 | 350 | 375 |
| DN 350 T | 0,07 | 340 | 387 | 420 |
| DN 400 T | 0,10 | 390 | 443 | 475 |
| DN 450 T | 0,13 | 445 | 486 | 525 |
| DN 510 T | 0,16 | 505 | 550 | 585 |
| DN 600 T | 0,24 | 595 | 646 | 675 |
| DN 630 T | 0,27 | 625 | 680 | 705 |
| DN 750 T | 0,41 | 765 | 817 | 845 |
| DN 800 T | 0,47 | 815 | 860 | 895 |
| DN 880 T | 0,53 | 875 | 920 | 955 |
| DN 900 T | 0,57 | 895 | 955 | 995 |
| DN 1000 T | 0,72 | 995 | 1060 | 1095 |
| DN 1100 T | 0,87 | 1095 | 1160 | 1195 |
DivEx
| VERSÃO | Painel de Alívio VENT PRO | Kst.max [bar.m/s] | Pred.max [bar] | Eficiência de ventilação [%] | PESO [kg] |
| DivEx var. 1 | 170×470 150×600 220×540 | 200-320 | 0.7-1.2 | >65-70 | 4.0 |
| DivEx var. 2 | 270×458 610×290 241×762 630×310 | 200-320 | 0.7-1.2 | 65-80 | 5.1 |
| DivEx var. 3 | 305×457 340×440 300×500 | 200-320 | 0.7-1.2 | 70-80 | 5.2 |
| DivEx var. 4 | 490×590 610×610 450×800 578×851 | 200-320 | 0.7-1.2 | 70-80 | 15.0 |
| DivEx var. 6 | 586×920 685×1100 | 200-320 | 0.6-1.0 | 70-80 | 14.7 |
| DivEx var. 7 | 870×910 851×1162 | 200-320 | 0.6-1.0 | 65-70 | 25.0 |
| DivEx var. 8 | 920×920 1020×1020 915×1118 | 200-320 | 0.6-0.9 | 65-70 | 28.3 |
